六层框架安置楼业务用房护坡工程图纸2020

  • 下载数量:0
  • 上传日期:2021/9/13
  • 附件大小:14.68MB
下载

添加收藏

wenku|16085

文件格式:zip

文件大小:14.68MB

本资料为:六层框架安置楼业务用房护坡工程图纸2020 ,格式为Word+CAD,编制于2020年。

一、施工图设计说明目录:

工程概况;场地工程地质条件;水文地质条件;边坡特征、安全等级及边坡支护措施;设计依据;设计采用的参数;施工要求及注意事项;监测;施工质量检查与工程验收;其他注意事项;施工中应遵循信息化施工、动态设计的基本原则;主要工程数量表;

二、工程概况:

xx市房屋征收局安置楼(业务用房)建设项目工程,建设单位为xx市房屋征收局。拟建项目建筑场地位于xx市,用地面积面积5788.71 m2,建筑占地面积1218.02 m2,总建筑面积7475.37 m2,容积率0.99,绿地率37.34%,建筑密度21.0%,框架结构,设计最高层数为6F,建筑单体呈长方形,拟采用基础形式为桩基础。现阶段项目场平工作已经完成,台地标高为1229.2m,在场地南侧开挖形成高约6.0~27.6m高的临时边坡。

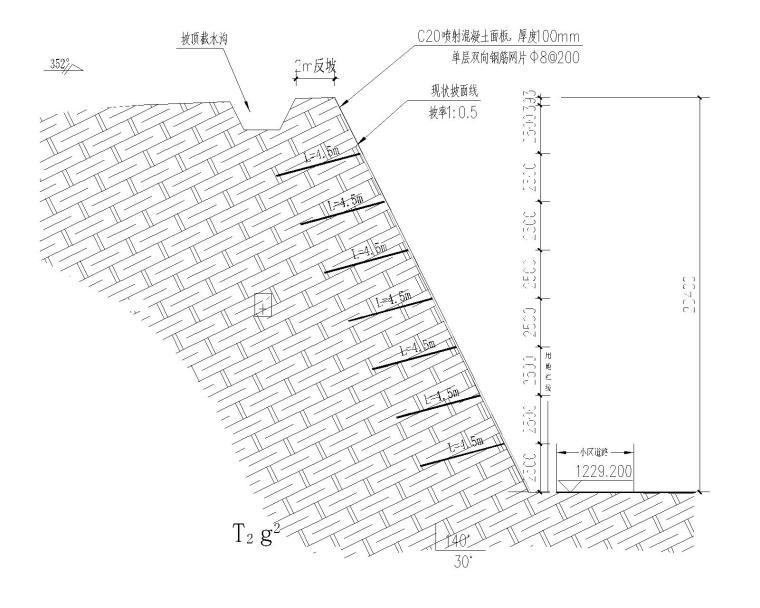

坡顶现状地面标高1231.30~1256.50m之间,现场开挖出露的边坡为全岩质边坡,为逆向坡,坡脚为小区消防通道,坡顶为待开发土地,边坡破坏后果较严重,为临时性边坡。本次拟支护边坡高度最大27.6m,支护长度140.0m,中风化岩质边坡,产状140°∠30 °,地层总体单斜产出,边坡已经开挖形成,坡率基本为1:0.75,边坡在现有坡率基础上结合锚喷方式进行支护。

拟建工程区位于扬子准地台黔北隆起。受区域构造影响,拟建场局部地段小褶皱、节理构造较发育,岩体较破碎。场区无断层通过,地质构造较简单。场地内主要覆盖层为素填土,大部分地段基岩出露,下伏基岩为三叠系关岭组(T2g2)泥质白云岩,偶夹泥岩,产状140°∠30 °,地层总体单斜产出。单轴抗压强度标准值为15.192Mpa,属较软岩,岩体基本质量等级为Ⅳ级,该层未见底分布于整个场地,按《建筑边坡工程技术规范》(GB 50330-2013)表4.1.4边坡岩体类型为Ⅲ类。

根据场地地质环境条件,场区的地形地貌、岩土构成较复杂,工程重要性等级为二级,确定边坡安全等级为二级,边坡为临时工程,使用期限不超过两年。

三、相关图片:
