本资料为:公园栈桥边坡分级开挖支挡设计施工图2020,格式为Word+CAD,编制于2020年。

一、工程概况:

拟建建筑物主要为3层xx花园游客服务中心,1-3层公共厕所及售票房等,构筑物主要为步行道、公共廊架、高空栈桥等。

本次设计为xx花园——栈桥入口建筑(南、北)及兰花馆边坡栈桥入口建筑(南、北)部分,边坡分级开挖分级支挡,坡底标高为48.70~52.00m,边坡支护长度约90m,围蔽面积约为671m2,边坡开挖高度0~16.35m。

本工程边坡坡顶设置截水沟,各级平台设置平台排水沟,坡面设置纵向排水沟,汇入坡脚排水沟,最终接入市政排水系统。

二、主要设计参数:

①设计工况:

自重:K≥1.3~1.4(Ⅰ级)(DZ/T 0219-2006)

②校核工况:

自重+地震+地下水:K≥1.10~1.15(Ⅰ级)(DZ/T 0219-2006)

③边坡治理工程等级为一级。

本工程为公园南入口,套用民用及公用建筑的娱乐场所项目类型,由于其规划设计日游人容量数约16200人,边坡地质灾害危害对象主要是游客、工作人员及建筑物,威胁人数按大于1000人考虑,直接经济损失大于1000万元,破坏后果属于严重级别。

根据《滑坡防治工程勘查规范》(GBT32864-2016)第6.3条规定,边坡危害对象等级为一级。根据《滑坡防治工程设计与施工技术规范》(DZ/T 0219-2006)防治工程分级,确定本次边坡防治工程安全等级为一级。防治工程安全运行年限按50年标准设计,场地抗震设防烈度为7度。

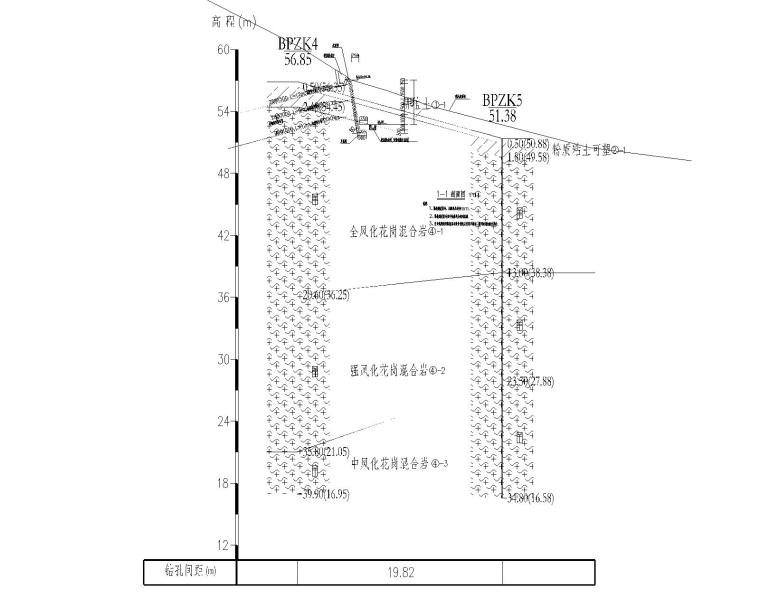

三、相关图片:
