航空港经济区科幻谷场馆挡土墙CAD施工图

  • 下载数量:0
  • 上传日期:2021/9/13
  • 附件大小:1.64MB
下载

添加收藏

wenku|16082

文件格式:rar

文件大小:1.64MB

本资料为:航空港经济区科幻谷场馆挡土墙CAD施工图,格式为CAD,编制于2016年。

一、挡墙设计说明:

1、图中标高尺寸以m计,其余尺寸以mm计;挡墙具体位置及高度,应根据景观进行调整;挡墙断面按尺寸表选择;

2、挡墙及基础采用C20毛石砼浇筑,毛石含量不应大于30%

3、毛石强度等级不低于Mu40,要求中风化,无裂纹,中部最小厚度不小于200mm,且不大于500mm

4、坡面设置泄水孔,底排泄水孔距离坡底500mm,梅花形布置,间距为2.5皿;坡顶截水沟、坡底排水沟、反虑包按大样图施工;

5、挡墙每10m~15m设置一道伸缩缝,缝宽20mn~30mm,塞入沥青麻筋等弹性材料,塞入滦度不小于200mm

6、墙后填土为碎石土,碎石含量不小于70%,分层填筑分层夯实,分层厚度不大于500m,压实系数不小于0.93

7、对于其余部分挡墙,平面位置及高度见总图,依据挡墙高度按照大样表选取断面

8、其他未尽事宜,按相关规范执行;

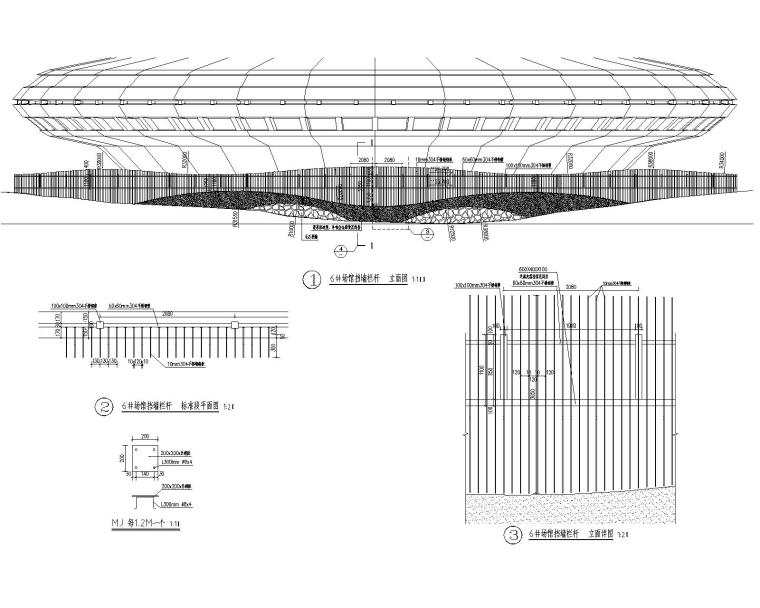

二、相关图片
